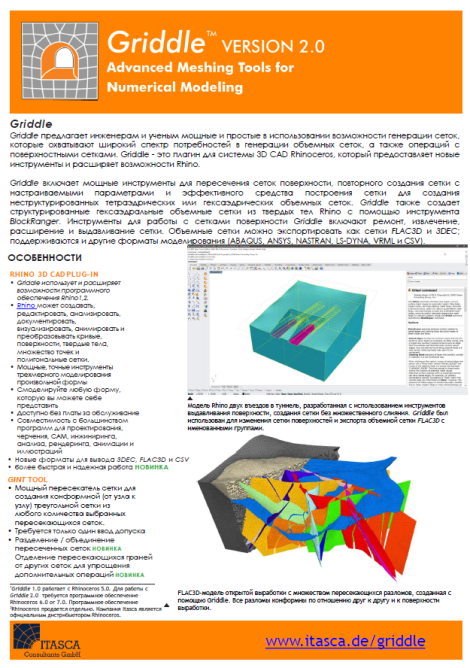

Griddle предлагает инженерам и ученым автоматические, интерактивные и простые в использовании возможности создания сетки поверхностей и объемных сеток для FLAC3D, 3DEC и многих других форматов инженерного моделирования, включая ABAQUS, ANSYS, NASTRAN, LS-DYNA, VRML и CSV. Griddle является подключаемым модулем для программного обеспечения Rhinoceros 3D (Rhino)* CAD, использующим мощные инструменты CAD, доступные в Rhino.

Используя инструменты Rhino, вы можете легко:

  • Создание и работа с точками, облаками точек, кривыми, поверхностями, сетками и твердыми телами.
  • Выдавливание сложных профилей и траекторий туннелей.
  • Определить этапы строительства.
  • Импорт геометрии проекта из других форматов (например, DXF, DWG и т.д.).
  • Добавьте геометрию структурных элементов (опор) для лайнеров, свай, бетонной арматуры и анкеров с помощью инструментов смещения, массивов и рельсов. Экспортируйте их в формате DXF и импортируйте непосредственно в FLAC3D или 3DEC через панель моделей.
  • И многое другое...

С помощью Griddle вы можете быстро создавать сетки для очень сложных геологических и инженерных структур:

  • Включать естественные структуры, такие как разломы и стыки. Эти структуры, включая свободные внутренние поверхности, автоматически сохраняются как грани сетки во FLAC3D и как стыки в моделях 3DEC, что упрощает их идентификацию для назначения свойств или интерфейсов.
  • Легко определять геотехнические единицы.
  • Выдавливание рельефа поверхности для быстрого формирования высококачественных областей моделирования.
  • Пересекайте и уточняйте сетки поверхностей, обеспечивая высокое качество конформных сеток.
  • Исправление некачественных сеток для подготовки их к объемной сетке.
  • Создавайте неструктурированные объемные сетки для заполнения водонепроницаемых доменов и/или структурированные объемные сетки для заполнения твердых тел Rhino.
  • Присваивать имена объектам, которые передаются как имена групп в FLAC3D и 3DEC.
  • И многое другое ...

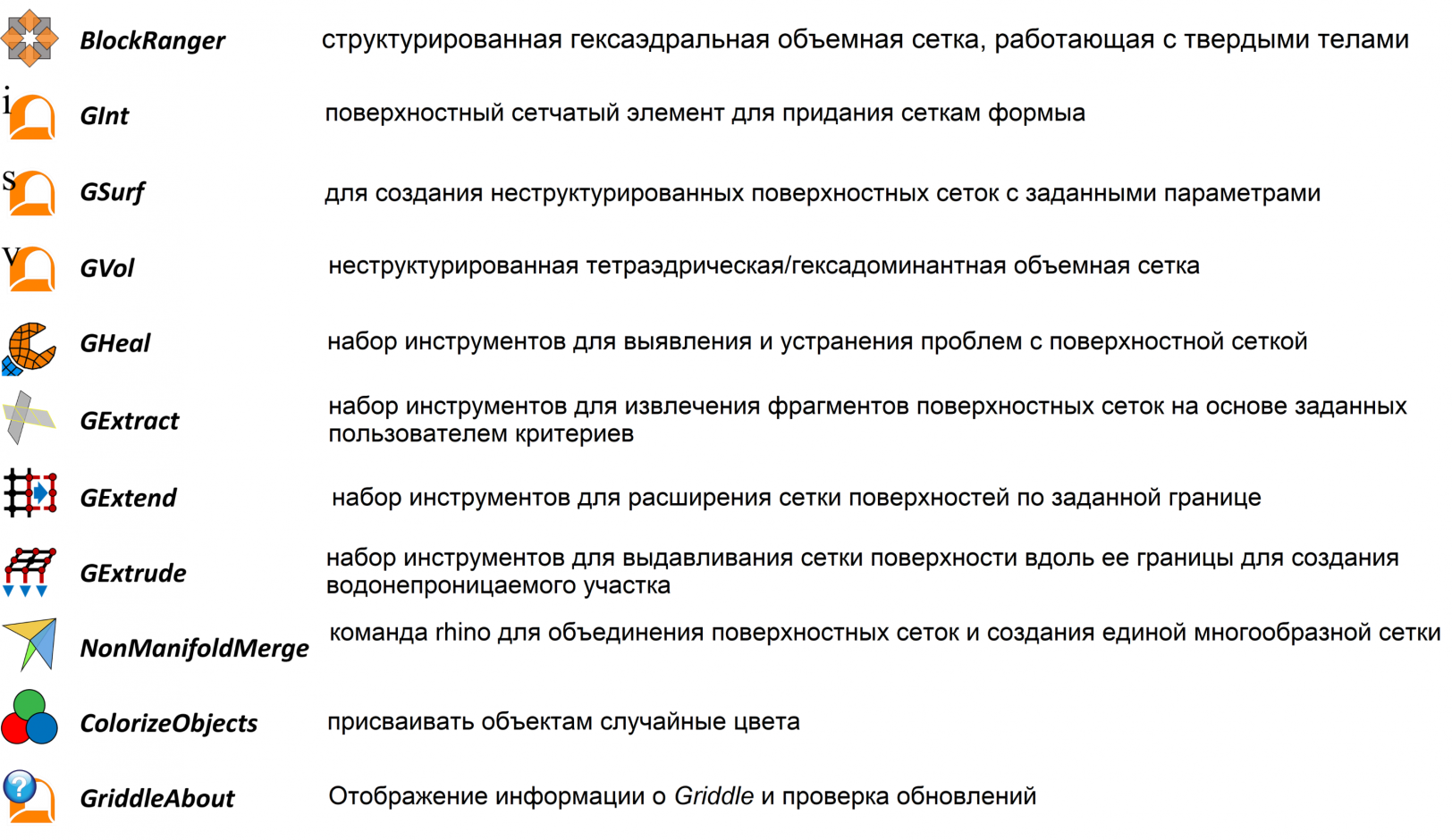

Griddle состоит из следующих компонентов, доступных на панели инструментов Griddle в Rhino.

Griddle создает структурированные гексаэдральные объемные сетки с помощью инструмента зацепления BlockRanger (BR) и неструктурированные тетраэдральные или гексадоминантные объемные сетки с помощью инструмента зацепления GVol. Структурированная сетка характеризуется регулярной связностью между элементами и обычно имеет элементы хорошей формы, в то время как неструктурированная сетка определяется нерегулярной связностью. Структурированные сетки обеспечивают сравнительно более точные результаты расчетов напряжений, чем неструктурированные сетки. Однако неструктурированные сетки обычно создаются гораздо быстрее; их можно создавать для геометрии любой сложности, и они более эффективны для моделирования острых кромок и углов.

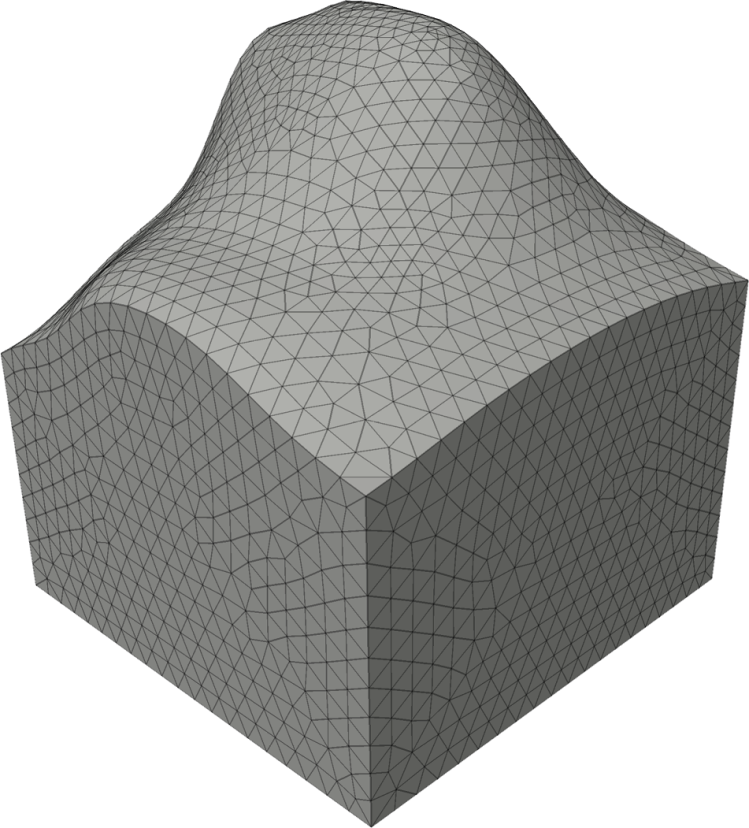

Сложные нелинейные объемы могут легко и быстро зацепляться с помощью чисто тетраэдрических сеток.

Сетка с преобладанием гексаэдрического объема обеспечивает такую же универсальность, как и сетка tet. Разница заключается в том, что для построения сетки используется несколько типов элементов, при этом гексаэдральные элементы занимают наибольшую долю объема.

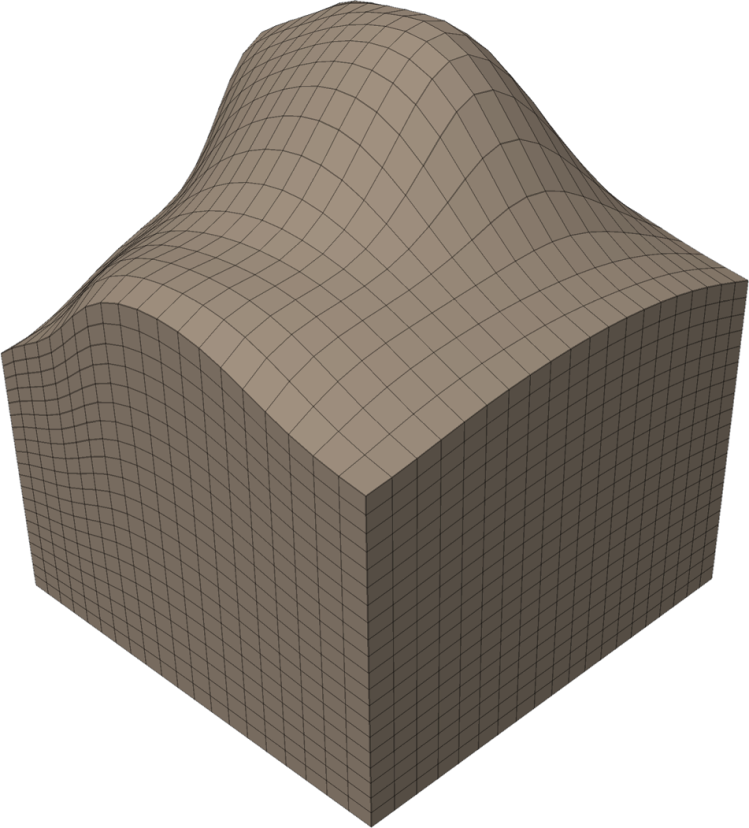

Структурированные гексаэдральные объемные сетки могут быть созданы путем дискретизации 4, 5 или 6-гранных твердых тел (начиная с аналитических поверхностей или полиповерхностей).

*Rhinoceros 3D разработан компанией Robert McNeel & Associates и продается отдельно. Griddle - это подключаемое приложение для Rhino 3D.
